Product Description / প্রোডাক্ট বিবরণী
English

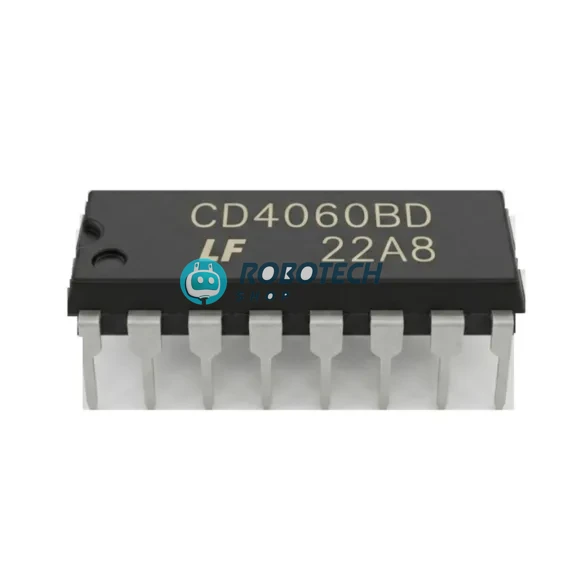

The CD4060 is a highly versatile CMOS-based 14-stage ripple-carry binary counter integrated circuit that features a built-in oscillator. Belonging to the popular CD4000 logic family, this IC is an excellent choice for designing precise time delays, clock generators, long-duration timers, and frequency dividers. With just a few external passive components (resistors and capacitors), its internal oscillator can be configured as an RC or crystal oscillator, eliminating the need for an external clock source. It provides 10 buffered outputs (Q4 to Q14, excluding Q1, Q2, and Q3), where each subsequent output divides the frequency of the previous one by two.
বাংলা
CD4060 হলো একটি অত্যন্ত কার্যকরী এবং বহুমুখী CMOS ভিত্তিক 14-স্টেজ বাইনারি রিপল কাউন্টার আইসি (IC), যার মধ্যে একটি বিল্ট-ইন (ইনবিল্ট) অসিলেটর রয়েছে। বিখ্যাত CD4000 লজিক সিরিজের এই আইসিটি নিখুঁত টাইম ডিলে (Time Delay), ক্লক জেনারেটর, দীর্ঘ সময়ের টাইমার এবং ফ্রিকোয়েন্সি ডিভাইডার সার্কিট তৈরিতে ব্যাপকভাবে ব্যবহৃত হয়। মাত্র কয়েকটি এক্সটার্নাল রেজিস্টর এবং ক্যাপাসিটর ব্যবহার করে এর অভ্যন্তরীণ অসিলেটরটিকে RC বা ক্রিস্টাল অসিলেটর হিসেবে কনফিগার করা যায়, ফলে আলাদা কোনো ক্লক সোর্সের প্রয়োজন হয় না। এতে ১০টি বাফার্ড আউটপুট (Q4 থেকে Q14, যেখানে Q1, Q2, Q3 অনুপস্থিত) রয়েছে, যা প্রতি ধাপে ফ্রিকোয়েন্সিকে অর্ধেক বা বাইনারি আকারে ভাগ করে।
⚙️ Technical Specifications / টেকনিক্যাল স্পেসিফিকেশন
| Feature / বৈশিষ্ট্য | Specification / মান |
| IC Type / আইসি টাইপ | 14-Stage Binary Ripple Counter with Oscillator |
| Logic Family / লজিক ফ্যামিলি | CD4000 CMOS |
| Package Type / প্যাকেজ টাইপ | DIP-16 (Through-Hole) / SOIC-16 (SMD) |
| Operating Voltage Range / অপারেটিং ভোল্টেজ | $3\text{V}$ to $18\text{V}$ (Nominal: $5\text{V}, 10\text{V}, 15\text{V}$) |
| Max Clock Frequency / সর্বোচ্চ ক্লক ফ্রিকোয়েন্সি | $30\text{ MHz}$ at $15\text{V}$ |
| Counting Range / কাউন্টিং রেঞ্জ | $0$ to $16383$ (Decimal) |
| Reset Propagation Delay / রিসেট ডিলে | $25\text{ ns}$ at $5\text{V}$ |
| Input Feature / ইনপুট বৈশিষ্ট্য | Schmitt-triggered inputs (allows unlimited rise/fall times) |
| Output Pins / আউটপুট পিনসমূহ | Q4, Q5, Q6, Q7, Q8, Q9, Q10, Q11, Q12, Q13, Q14 |
